Из наследия архитектора Ильи Евграфовича Бондаренко…

Публикация Е. Маслова

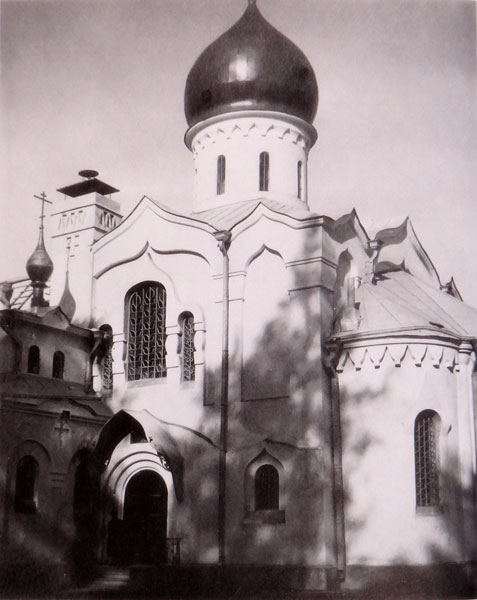

Храм во имя пророка Захарии и великомученицы Евдокии. Фото 1912 года.

Храм во имя пророка Захарии и великомученицы Евдокии. Фото 1912 года.  РГАЛИ (из книги: Бондаренко И. Е. Записки художника-архитектора... ).  (От редакции: в настоящее время эта часть храма находится за оградой хлебокомбината и обезображена, пожалуй,  еще более,  чем остальные фрагменты фасада храма).

Проект храма (фасады, разрезы, планы подвала, первого и второго этажей) 1911 г. Архитектор И. Е. Бондаренко [1].

Проект рассмотрен и одобрен строительным отделением Московского губернского правления по протоколу, состоявшемуся 29 апреля 1911 г.



Пояснительная записка к проекту храма Богородско-Глуховской старообрядческой общины в г. Богородске (Московской губернии) [2].



Проектируемый храм рассчитан на 270 человек, считая по 12 человек на кв. сажень [3] полезной площади пола, причем площадь храма делится на 1) храм 5.00 х 3. 50 = 17. 50 кв. саженей и 2) притвор 5.00 х 2. 00 = 10. 00 кв. саженей; полезную площадь притвора можно принять равной ½, так как притвор предназначается для скамей для отдыха и церковных ящиков (17 50 – 5. 00 = 22.50 х 12 = 270 человек).

Придел [святителя Николы чудотворца] площадью = 5. 00 кв. саженей предназначен для будничной службы.

Храм перекрыт железобетонными сводами (расчет коих прилагается) с утеплением их изолирующей массой толщиной в 4-5 вершков [4].

Главный свод парусный,  в пятах основания которого заложены связи швелерного железа с тщательным укреплением угловых сопряжений; распора на боковые стены главный свод не производит, что видно из расчета его и является лишь вертикальная нагрузка. Стенки барабана двойные железобетонные с заполнением промежутка  изоляционным материалом – такой способ устройства был произведен при постройке храма Покровско-Успенской общины в Москве и показал прочность и выгодность его применения.

Стены храма в 3 кирпича, утолщенные на высоте 2. 60 до 3 ½ кирпича и кладка предположена на портландцементе. Полы храма плиточные по бетонному основанию, а алтаря и солеи деревянные по бетонному основанию.

Отопление храма водяное с приточной и вытяжной вентиляцией. В камеру отопления и на звонницу ведет лестница с независимым от храма входом.

Звонница предположена на звон до 120 пудов.

Грунт под храмом состоит из а) верхнего слоя растительной земли на глубину 0.18–0.25 саженей, б) щебенистый грунт с крупными булыгами местного камня «опоки» на глубину выше 2.50 саженей.

Устойчивость фундамента вполне обеспечена, что видно из следующего:

Площадь основания фундамента при глубине в 1.50 на длину 1.00=100х0.50 = 0.50 х 7056 = 3 528 кв. д[юйма]. Собственный вес стены и фундаменты = 1.40 – 0.45 + 0.71 – 2.56 х 940 = 2406 пудов.

Вес свода с забуткой пазух = половина свода: 1/5 = 250 пудов. Вес кровли со стропилами, покрытыми железом = 120 пудов.

Общий груз фундамента = 2406 + 250 + 120 = 2776 пудов.

2 776 : 3 528 = 0.802 пуда на квадратный дюйм грунта [5].

[1] ЦИАМ, ф. 54, оп. 165, д. 33, лл. 6, 7, 10.

[2] Храм пророка Захарии и великомученицы Евдокии в г. Богородске «при резерве железной дороги, в урочище «Перелески» (сейчас это  Нижегородская площадь в г. Ногинске).

[3] сажень – 2. 1336 м

[4] вершок – 4. 4 см

[5] по современным мерам измерений -  2.04 кг/см2
